產品簡介：

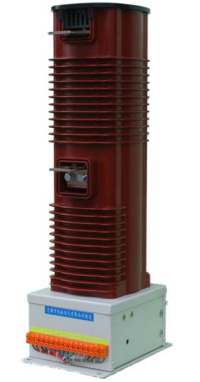

KCC3(C)-24kV單極系列 交流高壓真空接觸器是本公司應市場需求而開發的國內首款產品，能完全滿足20kV網絡的最新要求.?

本公司通過總結多年來用戶的使用經驗，并運用本公司最新設計理念，使產品無論外觀還是性能指標、可靠性及易使用維護上都有較大提高。適用于額定電壓為24kV及以下、頻率為50-60Hz 、額定電流為630A及以下的交流系統中需要大量分、合閘操作循環的場合，是特別適用于頻繁操作的理想電器。

KCC3C系列經過優化設計，能可靠的用于容性負載的投切（變壓器的通斷（AC-6a）和電容器組的通斷（AC-6b））。 該系列產品主要由真空開關管、操動機構、控制電磁鐵、電源模塊（適用于交流操作電源）以及其他輔助部件組成，安裝方式為水平安裝。

常規產品二次機構采用電磁操作機構，控制電磁鐵通過操動機構而實現接觸器的合閘操作；分閘操作則由分閘彈簧實現。根據用戶需要可定制快速合閘的電子電源模塊，或可采用永磁操作機構。 該系列產品結構緊湊、絕緣性能好，二次回路可維護性好，在無需經常維護的條件下仍保證其長久的電氣與機械壽命。

歡迎用戶選擇使用。

產品特點

主回路

·真空開關管采用國內知名廠家的產品。技術成熟，質量可靠，市場信譽好。

·主回路采用環氧自動壓力凝膠（ APG ）一次成型的筒形絕緣結構，剛性好，絕緣強度高，耐污穢性好 。

·630A電流等級采用端面和導電夾雙重動端聯接，電阻小、溫升低、更可靠。

·導電排美觀耐用，兩端出線有同向或異向二種方式供選擇，方便用戶使用。

電磁系統

·可選永磁機構或傳統電磁機構。

·同類產品中獨有的內置式大容量密封輔助開關，大大提高輔助開關的可靠性，使用安全。

·優化動作結構，降低線圈啟動功率和保持功率，因而溫升低，壽命長，更可靠。?

·動銜鐵分閘極限位置設置限位緩沖器，消除由于分閘反彈幅值過大帶來的事故隱患。同時輔助開關打頭也使用緩沖，降低動作沖擊力，提高輔助開關可靠性.

動作結構

·主軸采用調心軸承，支承靈活，受力無卡滯，軸向竄動小，提高了動作性能和一致性。

·運動端采用二次導向機構，確保真空管動導電桿軸向運動同軸度。合理的動作機構，提 高了接觸器性能和可靠性。使三相同步性、彈跳指標優于同類產品。

·增強主觸頭的接觸壓力，提高了電性能和動作特性。指標優于同類產品。

·機械保持裝置自成一體，結構合理，使用更可靠。

方便使用和維護

·控制回路接線端子有功能標志，防止接線錯誤?？梢愿鶕?jù)用戶需要，將接線端子裝于機器的二側或前面，方便接線。輔助觸點數量可根據使用要求組合。?
